Unity DOTS DynamicBuffer 사용하기

안녕하세요. 플라네타리움에서 나인 크로니클을 개발하고 있는 현승민입니다. 해당 프로젝트는 아직 Unity DOTS를 사용하고 있지 않지만, 차기작에 적용하기 위해 열심히 공부 중인데요. 앞으로 공부한 내용을 꾸준히 공유해보려고 해요.

이번에는 DynamicBuffer<T>에 대해서 알아 볼게요. 엔티티에 동적 버퍼를 설정하고 이를 사용하는 방법에 대한 것인데요. DOTS와 관련한 첫 번째 글 치고는 몇 단계를 넘어 오기는 했지만 그 양이 적으니 관련한 내용을 함께 보시면 바로 이해하실 수 있을 것이라 생각해요.

이 글은 Unity 공식 문서와 튜토리얼 영상을 참고했어요.

개발 환경

Unity: 2019.3.12f1
com.unity.entities: 0.10.0-preview.6

`IBufferElementData` 구현하기

엔티티에 더하는 컴포넌트가 IComponentData 인터페이스를 구현해야 하는 것과 마찬가지로, DynamicBuffer<T> 또한 IBufferElementData 인터페이스를 구현해야 해요.

IBufferElementData를 구현하는 IntBufferElement 구조체를 만들었어요. IComponentData와 같은 흐름이죠?

using Unity.Entities;

namespace DOTS_DynamicBuffer
{
  public struct IntBufferElement : IBufferElementData
  {
    public int Value;
  }
}

`EntityManager.AddBuffer<T>()` 사용하기

엔티티에 컴포넌트를 더하는 방법과 같이 버퍼를 더할 때도 EntityManager를 활용해요. 아래에서는 게임 오브젝트에 더해서 사용할 PlayModeTest라는 컴포넌트를 작성하고 플레이 모드에서 Entity Debugger를 확인해 볼게요.

엔티티에 IntBufferElement 버퍼를 더하고, 그 버퍼에 값을 좀 넣어 볼게요.

using UnityEngine;
using Unity.Entities;

namespace DOTS_DynamicBuffer
{
  public class PlayModeTest : MonoBehaviour
  {
    private void Awake()
    {
      var entityManager = World.DefaultGameObjectInjectionWorld.EntityManager;
      var entity = entityManager.CreateEntity();
      var dynamicBuffer = entityManager.AddBuffer<IntBufferElement>(entity);
      dynamicBuffer.Add(new IntBufferElement { Value = 1 });
      dynamicBuffer.Add(new IntBufferElement { Value = 2 });
      dynamicBuffer.Add(new IntBufferElement { Value = 3 });
    }
  }
}

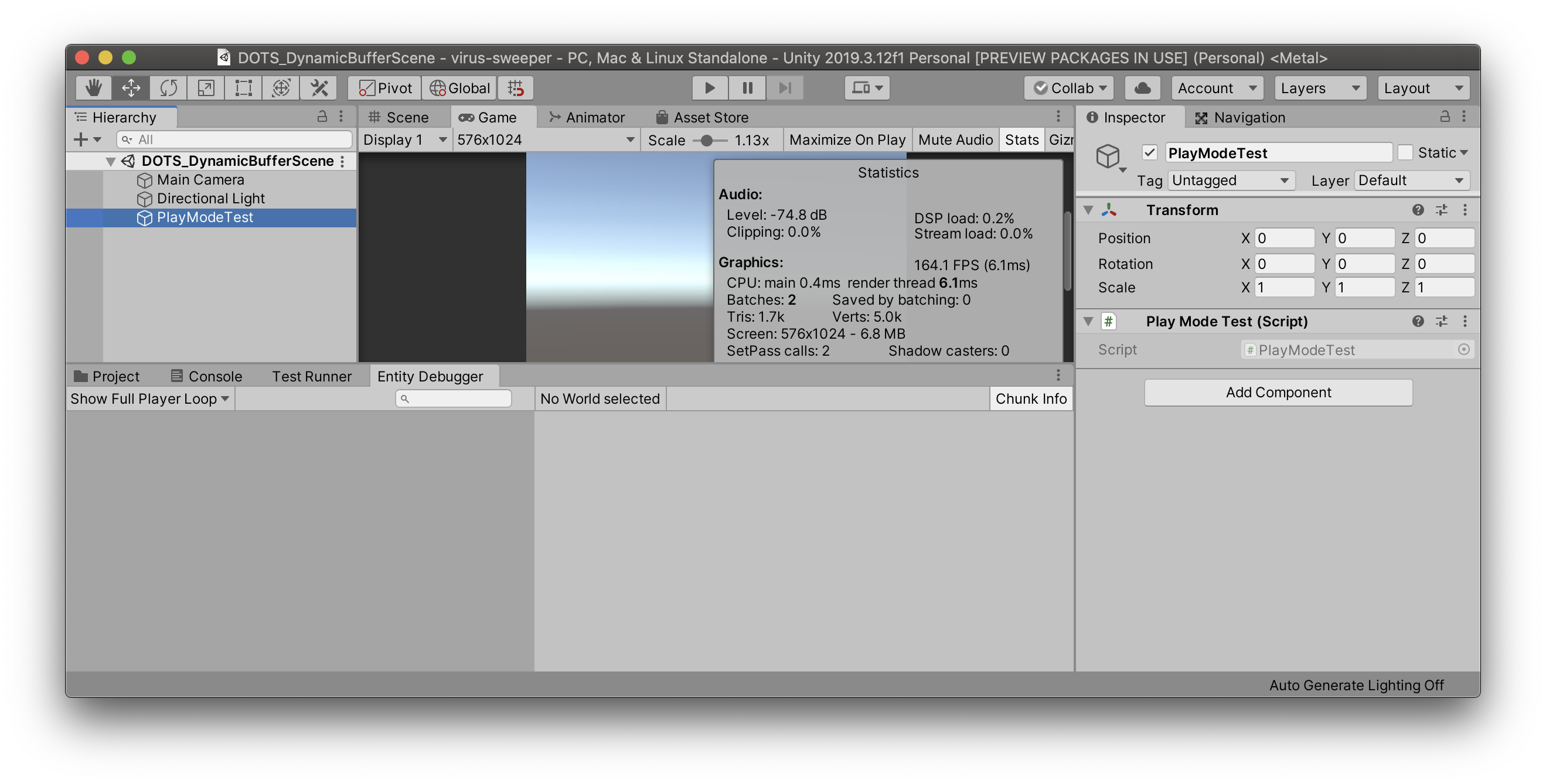

DOTS_DynamicBufferScene을 만들고 PlayModeTest 스크립트를 같은 이름의 게임 오브젝트에 추가했어요.

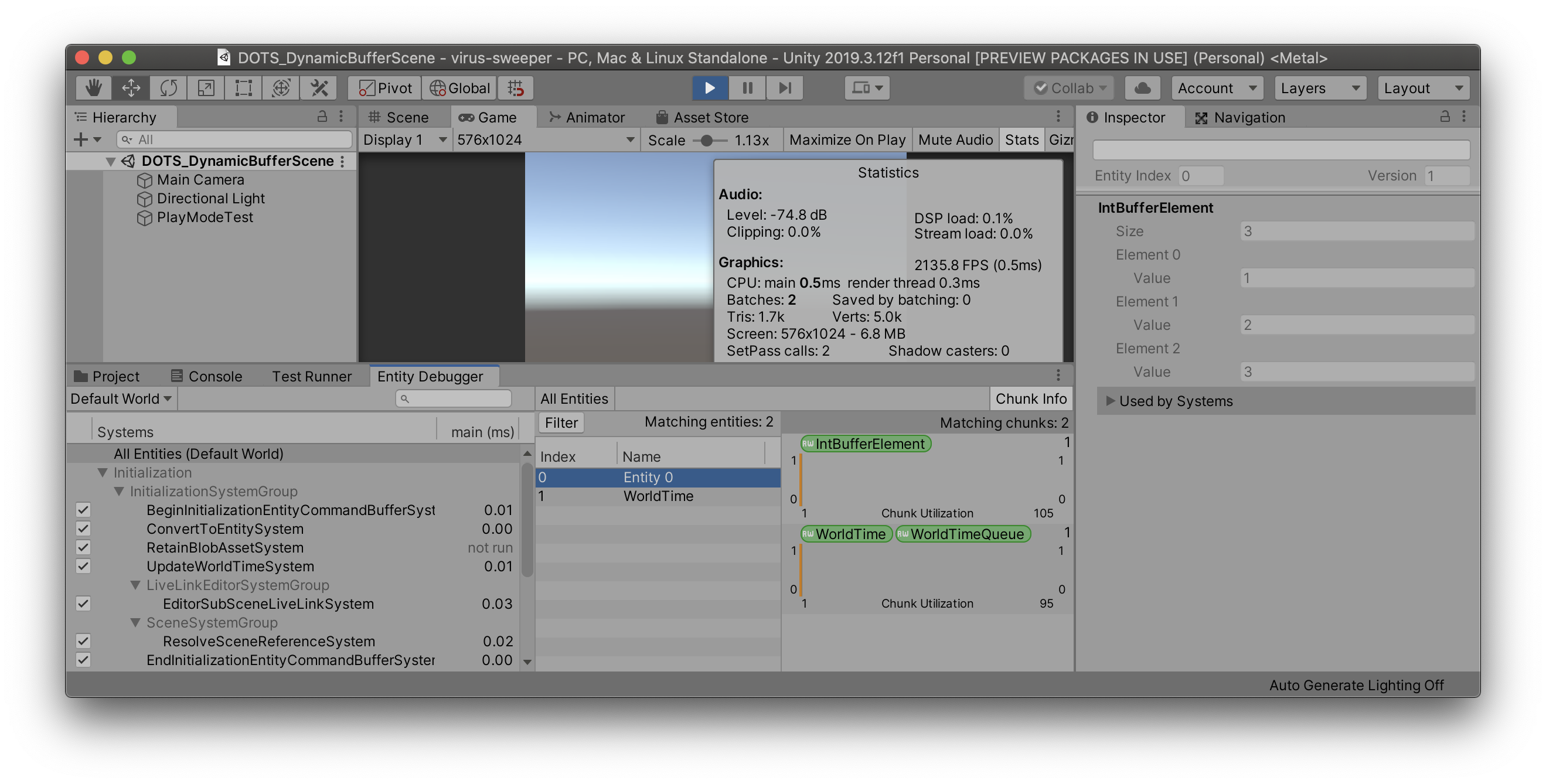

플레이 모드에서 Entity Debugger 를 통해서 PlayModeTest.Awake() 메서드에서 생성한 엔티티를 확인할 수 있어요. IntBufferElement 버퍼에 값이 세 개인 것이 보이시죠?

`DynamicBuffer<T>.Reinterpret<U>()` 사용하기

버퍼에 담긴 구조체가 포함하는 값을 직접 수정하는 방법을 알아 볼게요.

PlayModeTest.Awake() 메서드를 조금 수정해서 재해석이라는 의미의 DynamicBuffer<T>.Reinterpret<U>() 메서드를 사용해 봤어요. 12번 줄에서와 같이 인덱스로 접근한 구조체는 변수로 분류되지 않는 임시 값이기 때문에 변경할 수 없는데, 14–15번 줄에서와 같은 방법을 사용하면 값을 수정할 수 있어요.

private void Awake()
{
    var entityManager = World.DefaultGameObjectInjectionWorld.EntityManager;
    var entity = entityManager.CreateEntity();
    var dynamicBuffer = entityManager.AddBuffer<IntBufferElement>(entity);
    dynamicBuffer.Add(new IntBufferElement {Value = 1});
    dynamicBuffer.Add(new IntBufferElement {Value = 2});
    dynamicBuffer.Add(new IntBufferElement {Value = 3});

    // ERROR: Indexer access returns temporary value.
    // Cannot modify struct member when accessed struct is not classified as a variable
    // dynamicBuffer[0].Value *= 10;

    var intDynamicBuffer = dynamicBuffer.Reinterpret<int>();
    intDynamicBuffer[0] *= 10;
}

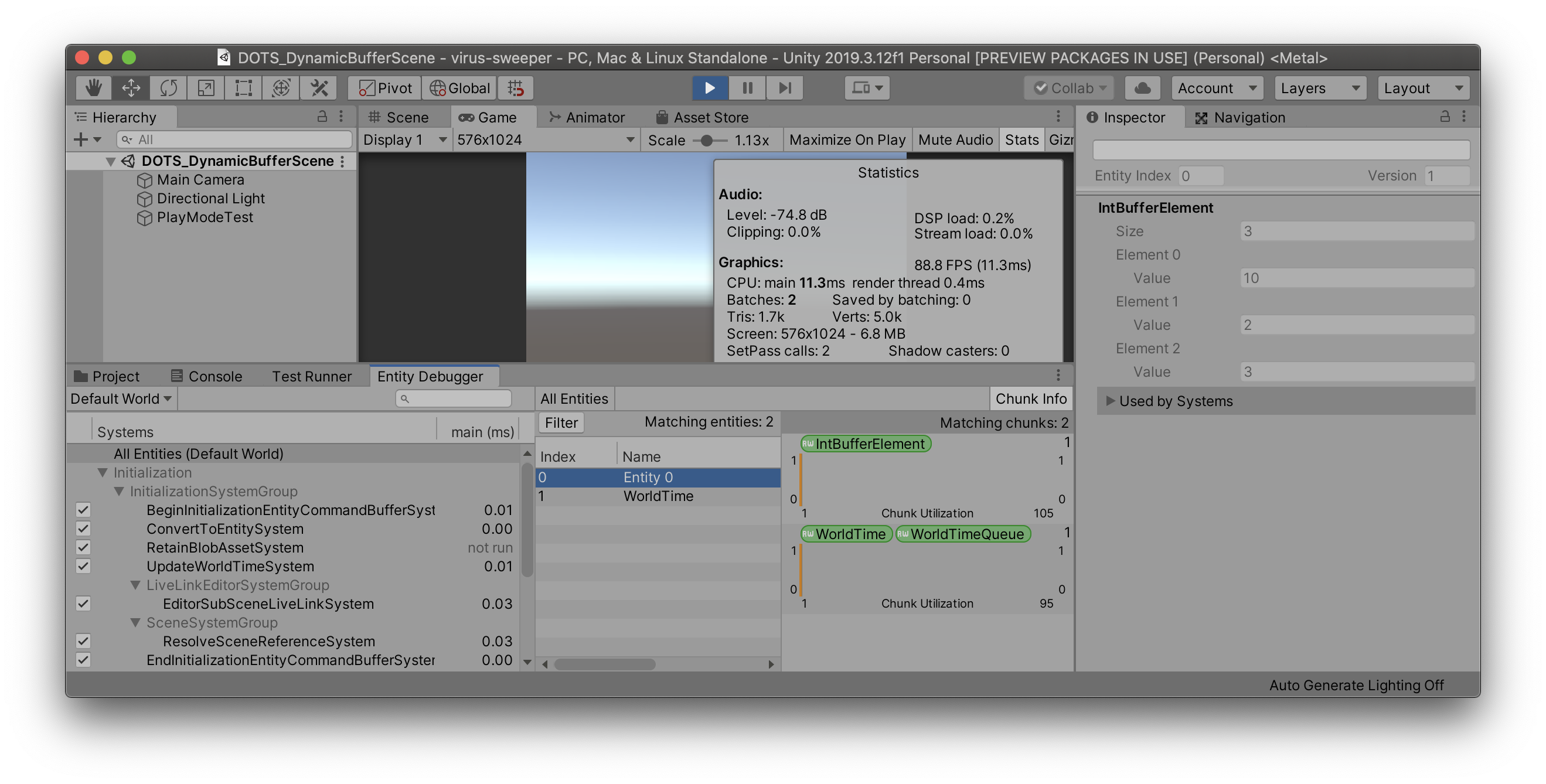

값이 바뀌었는지 플레이 모드에서 확인해 볼게요. 잘 바뀌었네요! 15번 줄에서 변경한 intDynamicBuffer[0]의 값을 dynamicBuffer[0]에 다시 넣지 않았는데 버퍼의 값이 바뀐 것이 중요한 점으로 보여요.

`EntityManager.GetBuffer<T>()` 사용하기

엔티티의 버퍼에 접근하는 방법도 필요하겠죠?

PlayModeTest 클래스를 수정했어요. Awake() 메서드에서 생성한 엔티티와 이것에 추가한 버퍼를 Start() 메서드에서 불러와서 값을 수정했어요.

public class PlayModeTest : MonoBehaviour
{
  private Entity _entity;

  private void Awake()
  {
    var entityManager = World.DefaultGameObjectInjectionWorld.EntityManager;
    _entity = entityManager.CreateEntity();

    var dynamicBuffer = entityManager.AddBuffer<IntBufferElement>(_entity);
    dynamicBuffer.Add(new IntBufferElement { Value = 1 });
    dynamicBuffer.Add(new IntBufferElement { Value = 2 });
    dynamicBuffer.Add(new IntBufferElement { Value = 3 });

    // ERROR: Indexer access returns temporary value.
    // Cannot modify struct member when accessed struct is not classified as a variable
    // dynamicBuffer[0].Value *= 10;
    var intDynamicBuffer = dynamicBuffer.Reinterpret<int>();
    intDynamicBuffer[0] *= 10;
  }

  private void Start()
  {
    var entityManger = World.DefaultGameObjectInjectionWorld.EntityManager;
    var dynamicBuffer = entityManger.GetBuffer<IntBufferElement>(_entity);
    var intDynamicBuffer = dynamicBuffer.Reinterpret<int>();
    for (var i = 0; i < intDynamicBuffer.Length; i++)
    {
      intDynamicBuffer[i]++;
    }
  }
}

잘 동작하는지 확인할게요. 버퍼 내의 모든 값이 1씩 증가한 것이 보이네요! 여전히 신기한 Reinterpret<T>().

Authoring

GenerateAuthoringComponentAttribute를 적용하면 게임 오브젝트에 Authoring Component를 더해서 엔티티로 만들 수 있죠. IBufferElementData도 같은 방법을 사용할 수 있어요.

IntBufferElement를 수정해서 GenerateAuthoringComponentAttribute를 적용할게요.

[GenerateAuthoringComponent]
public struct IntBufferElement : IBufferElementData
{
  public int Value;
}

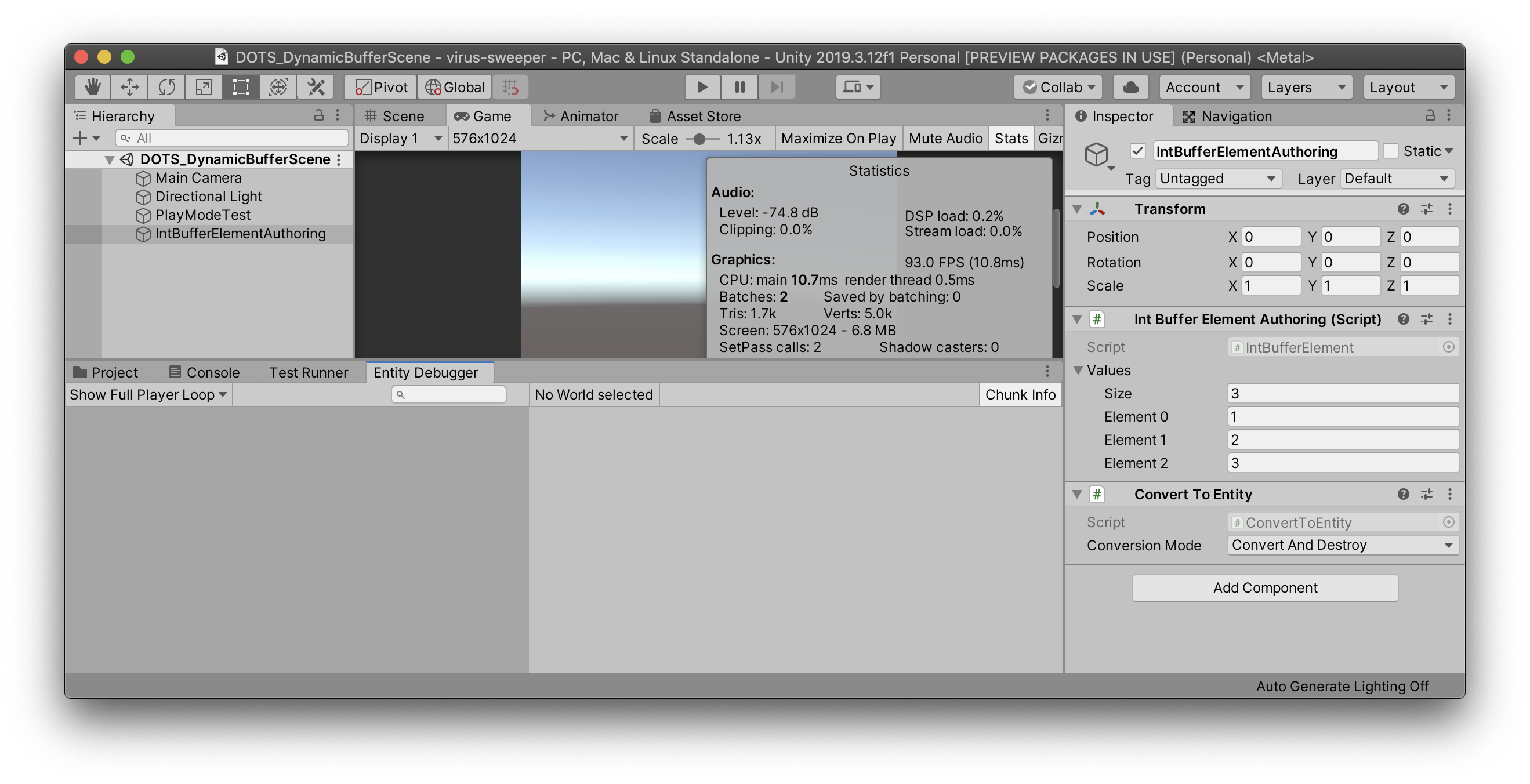

그리고 Scene을 수정해서 자동으로 생성된 IntBufferElementAuthoring 컴포넌트를 게임 오브젝트에 더하고 값을 넣어 봤어요. 그리고 게임 오브젝트의 엔티티화를 위해서 ConvertToEntity 컴포넌트를 더했어요.

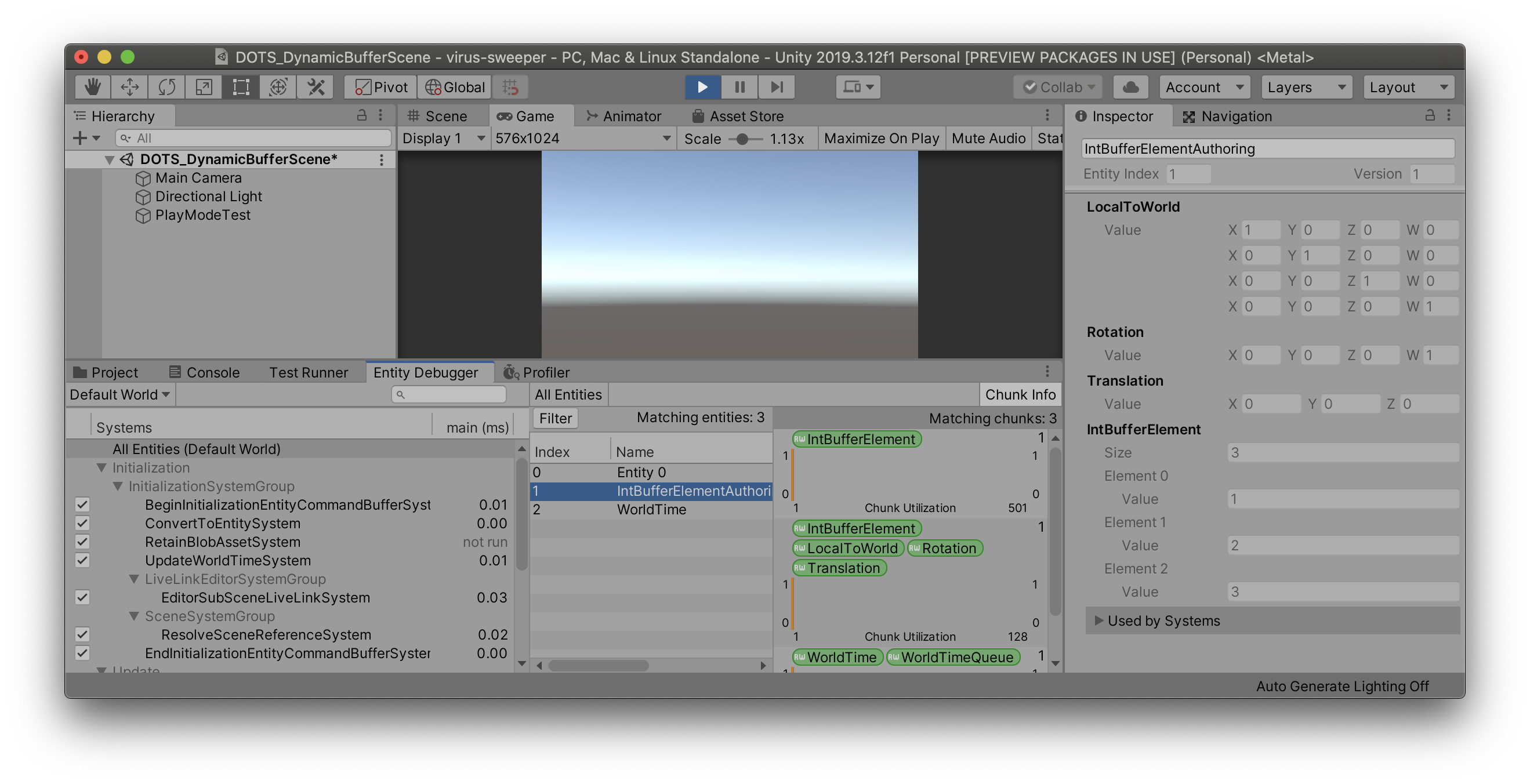

Entity Debugger로 보면 Authoring 컴포넌트가 더해져 있던 게임 오브젝트와 같은 이름의 엔티티가 생성된 것을 확인할 수 있어요.

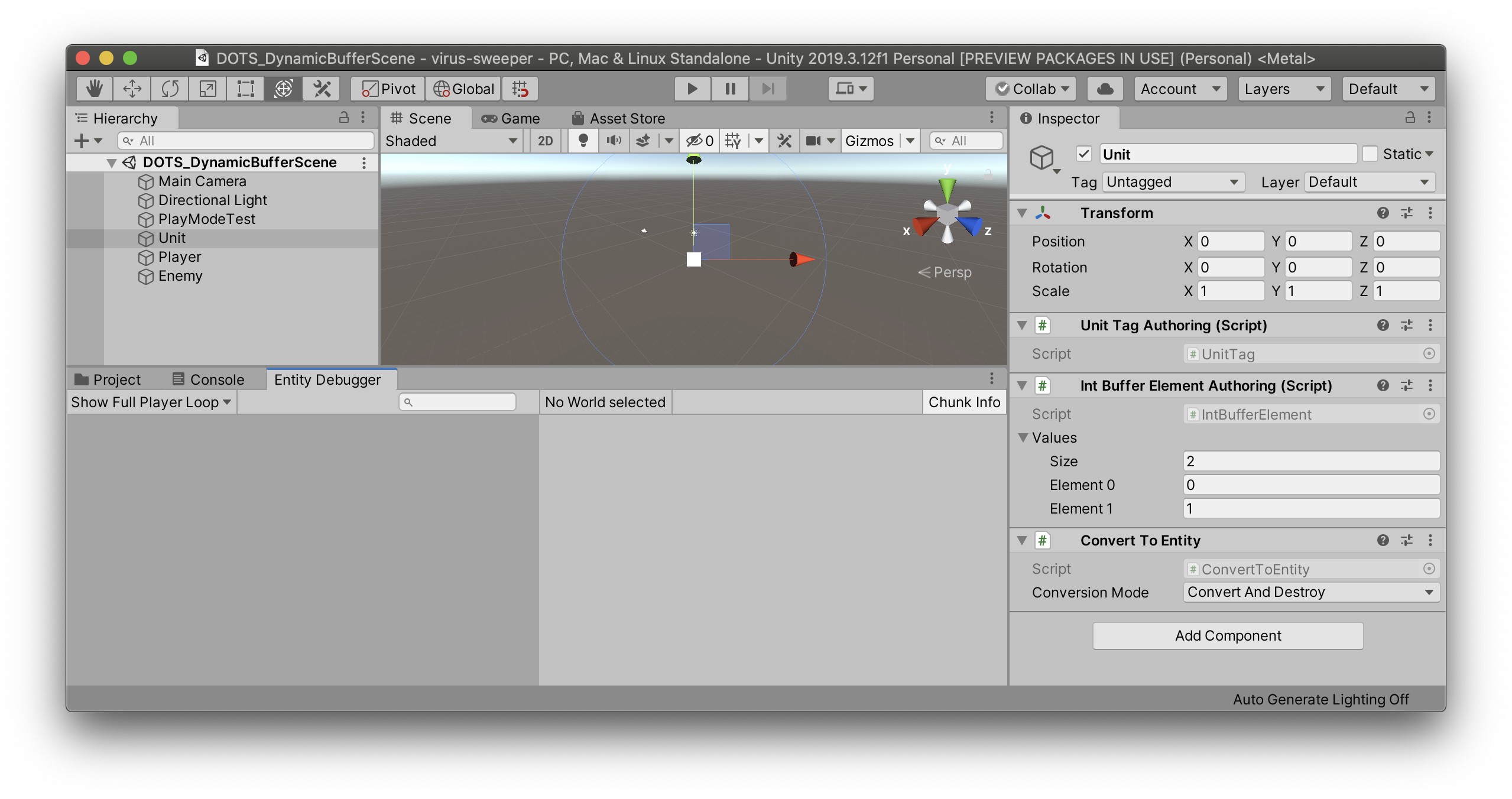

이후 과정을 위해 UnitTag와 PlayerTag, EnemyTag 컴포넌트를 작성해서 각 컴포넌트를 포함하는 엔티티에 IntBufferElement 버퍼를 더해 볼게요.

using Unity.Entities;

namespace DOTS_DynamicBuffer
{
  [GenerateAuthoringComponent]
  public struct UnitTag : IComponentData { }

  [GenerateAuthoringComponent]
  public struct PlayerTag : IComponentData { }

  [GenerateAuthoringComponent]
  public struct EnemyTag : IComponentData { }
}

`ComponentSystem`에서 사용하기

ComponentSystem을 상속하는 시스템을 작성해서 UnitTag 컴포넌트를 포함하는 엔티티의 IntBufferElement DynamicBuffer에 접근해 볼게요.

TestBufferFromEntitySystem을 작성했어요. UnitTag를 포함하는 엔티티들의 IntBufferElement형 DynamicBuffer에 접근해서 값을 변경하는 로직이에요. 20번 줄과 같이 사용하는 것은 안 되니 23–28번 줄과 같이 사용해요. 물론 Reinterpret<T>()도 사용할 수 있겠죠?

using Unity.Entities;

namespace DOTS_DynamicBuffer
{
  public class TestBufferFromEntitySystem : ComponentSystem
  {
    protected override void OnUpdate()
    {
      var bufferFromEntity = GetBufferFromEntity<IntBufferElement>();
      Entities
        .WithAll<UnitTag>()
        .ForEach(entity =>
        {
          if (bufferFromEntity.Exists(entity))
          {
            var dynamicBufferFromUnitTag = bufferFromEntity[entity];
            foreach (var intBufferElement in dynamicBufferFromUnitTag)
            {
              // Foreach iteration variable 'intBufferElement' is immutable.
              // Cannot modify struct member when accessed struct is not classified as a variable
              // intBufferElement.Value++;
            }

            for (var i = 0; i < dynamicBufferFromUnitTag.Length; i++)
            {
              var intBufferElement = dynamicBufferFromUnitTag[i];
              intBufferElement.Value++;
              dynamicBufferFromUnitTag[i] = intBufferElement;
            }
          }
        });
    }
  }
}

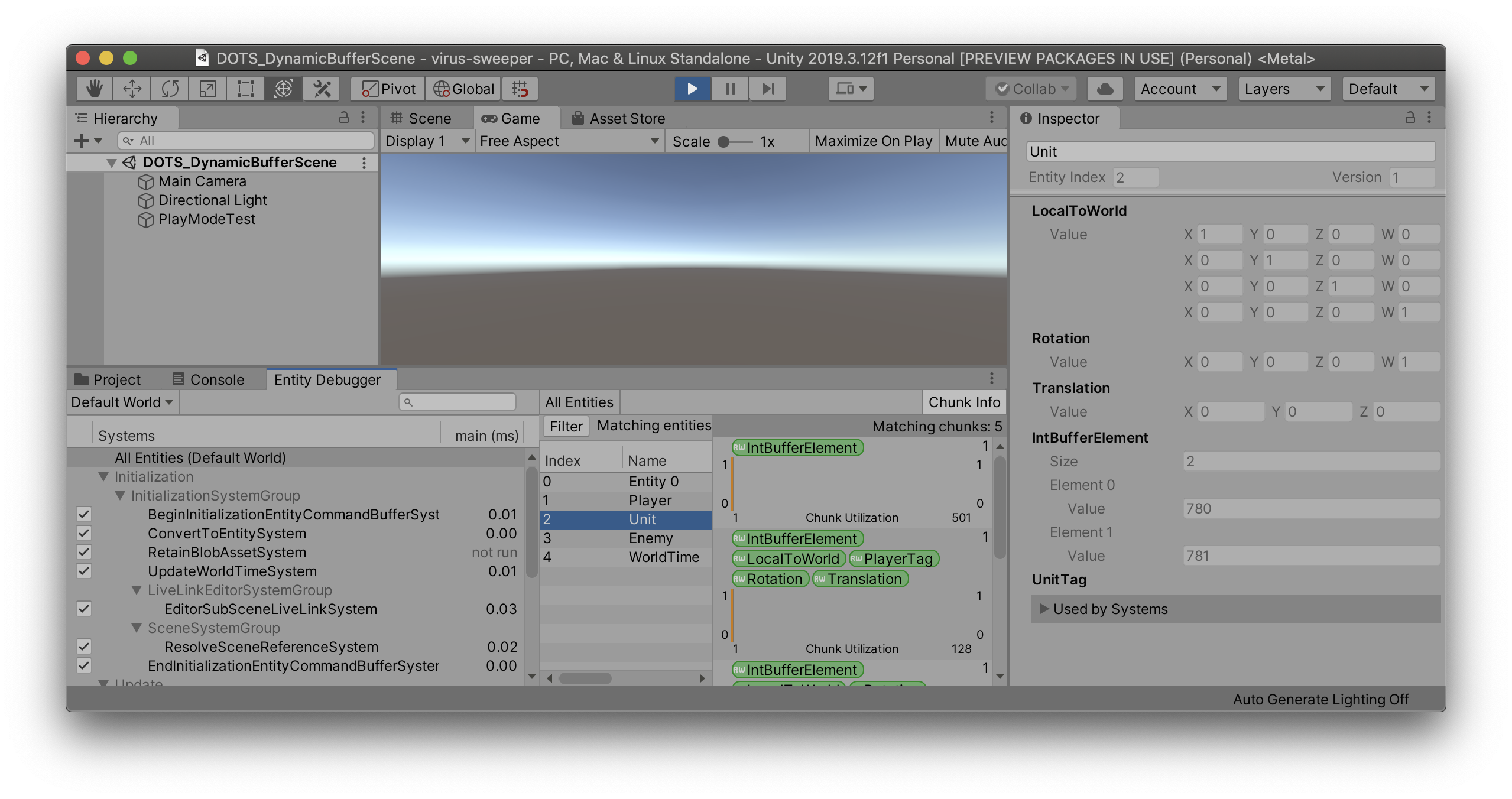

플레이 모드에서 Entity Debugger를 보면 UnitTag 컴포넌트를 포함하는 엔티티의 IntBufferElement DynamicBuffer의 값이 변하는 것을 확인할 수 있어요.

`JobComponentSystem`에서 사용하기

JobComponentSystem을 상속하는 시스템을 작성해서 PlayerTag 컴포넌트를 포함하는 엔티티의 IntBufferElement DynamicBuffer에 접근해 볼게요.

TestBufferFromEntityJobSystem을 작성했어요. PlayerTag를 포함하는 엔티티들의 IntBufferElement형 DynamicBuffer에 접근해서 값을 변경하는 로직이에요. 이번에는 Reinterpret<T>()를 사용해 봤어요.

using Unity.Entities;
using Unity.Jobs;

namespace DOTS_DynamicBuffer
{
  public class TestBufferFromEntityJobSystem : JobComponentSystem
  {
    protected override JobHandle OnUpdate(JobHandle inputDeps)
    {
      return Entities
        .WithAll<PlayerTag>()
        .ForEach((ref DynamicBuffer<IntBufferElement> dynamicBuffer) =>
        {
          var intDynamicBuffer = dynamicBuffer.Reinterpret<int>();
          for (var i = 0; i < intDynamicBuffer.Length; i++)
          {
            intDynamicBuffer[i]++;
          }
        })
        .Schedule(inputDeps);
    }
  }
}

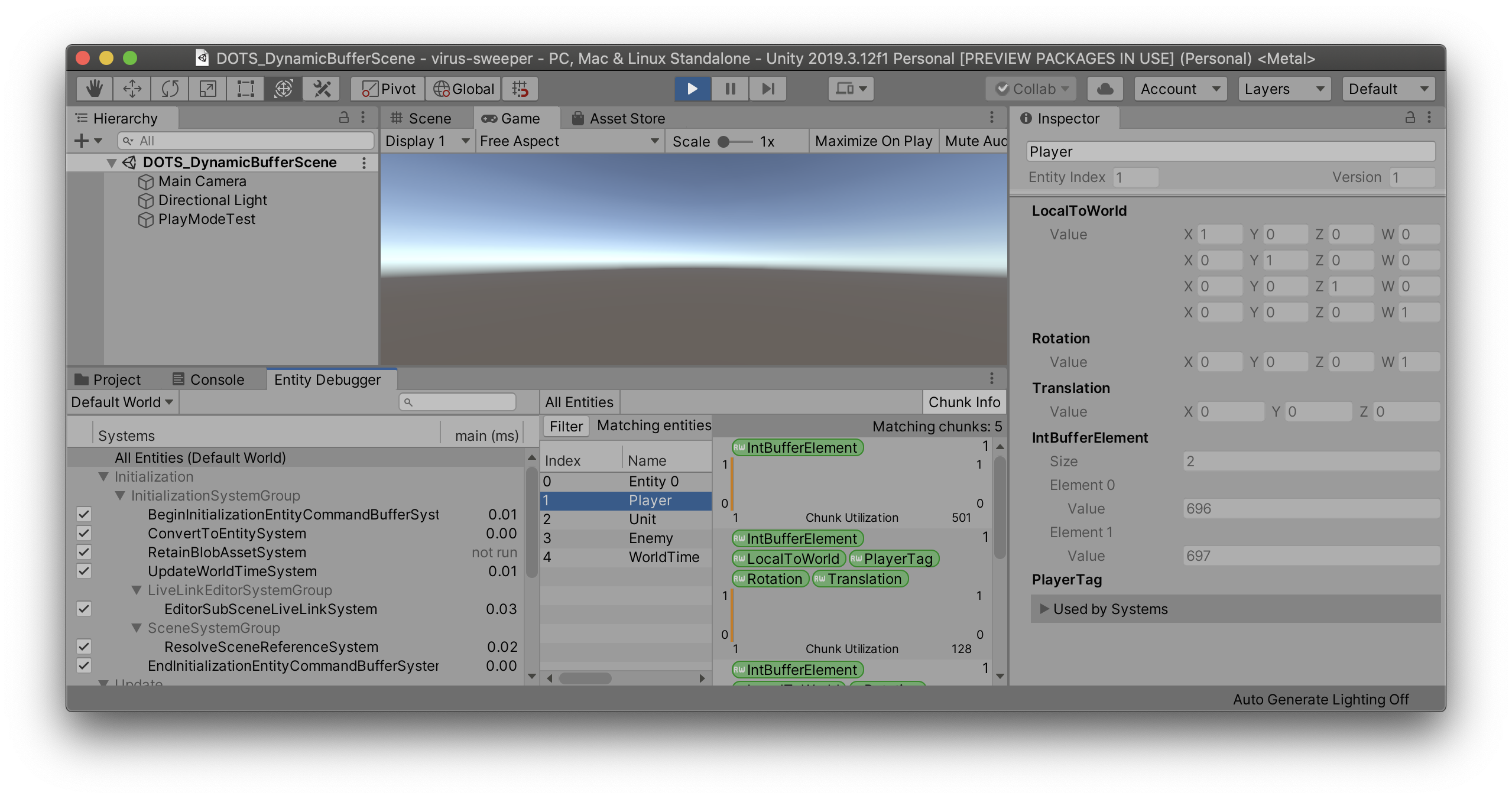

잘 동작하네요! 값이 쭉쭉 올라가고 있어요.

팁들

`InternalBufferCapacityAttribute`

엔티티는 기본적으로 청크에 포함되는데, IBufferElementData를 구현하는 구조체에 InternalBufferCapacityAttribute를 적용하면 청크 내 존재할 수 있는 최대 요소 수를 지정할 수 있어요. 지정한 요소 수를 넘어서면 해당 버퍼는 힙 메모리로 이동해요. 물론 이때에도 이전과 같이 DynamicBuffer API로 해당 버퍼에 접근할 수 있어요.

요소 수를 2개로 설정해 봤어요.

// InternalBufferCapacity specifies how many elements a buffer can have before
// the buffer storage is moved outside the chunk.
[InternalBufferCapacity(2)]
[GenerateAuthoringComponent]
public struct IntBufferElement : IBufferElementData
{
  public int Value;
}

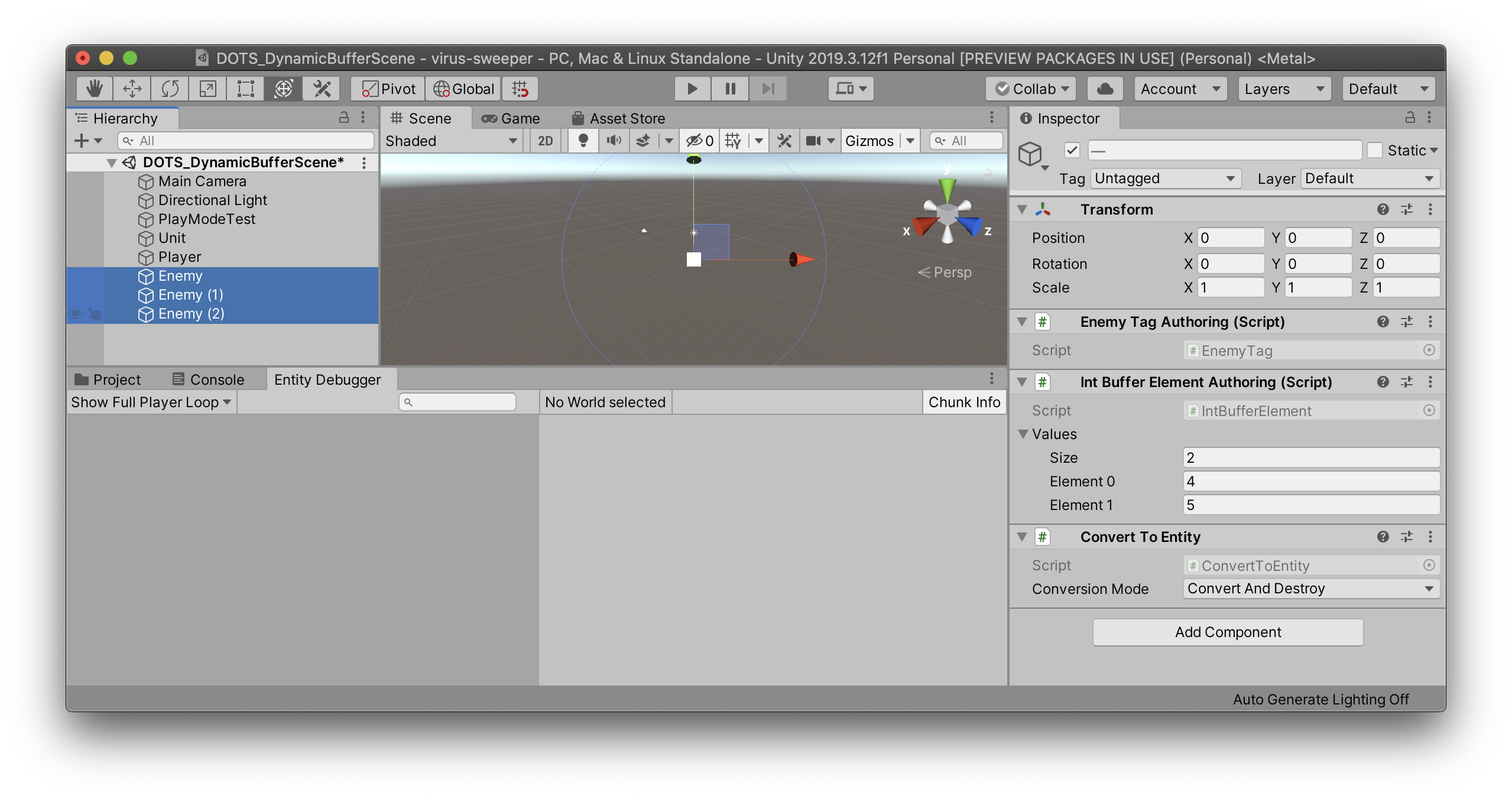

그리고 같은 청크에서 테스트하기 위해서 EnemyTag를 포함하는 Enemy 게임 오브젝트를 두 개 더 복재했어요.

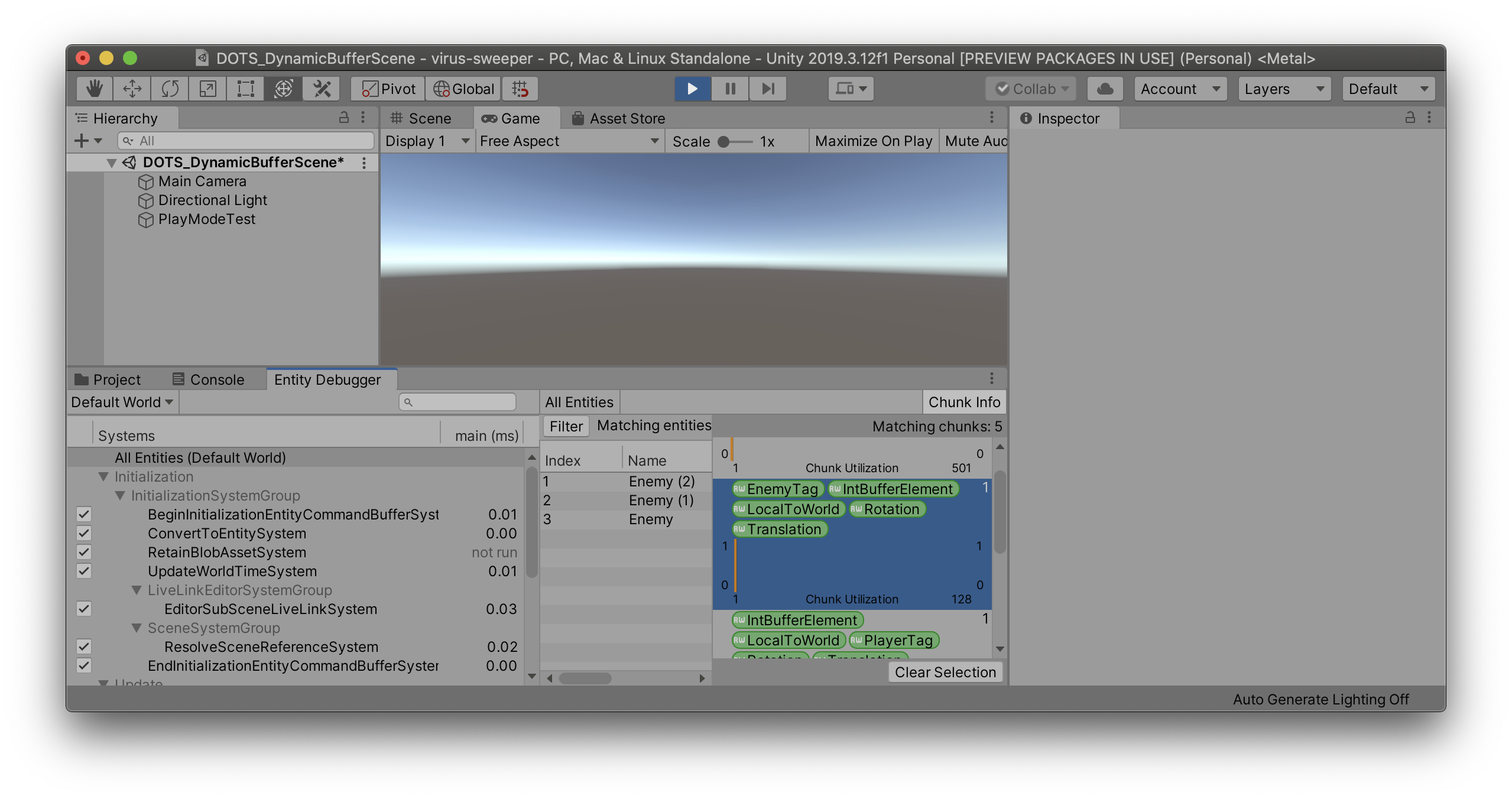

Entity Debugger를 확인해 봤어요. 그런데 IntBufferElement가 여전히 청크에 남아 있는 것 처럼 보이네요. 힙 메모리로 이동됐어도 편의를 위해서 이렇게 보여주는 것인지는 확인이 필요하겠어요.

`implicit` 연산자

편의를 위해서 이렇게 작성해서 사용할 수도 있겠죠?

using Unity.Entities;

namespace DOTS_DynamicBuffer
{
  // InternalBufferCapacity specifies how many elements a buffer can have before
  // the buffer storage is moved outside the chunk.
  [InternalBufferCapacity(2)]
  [GenerateAuthoringComponent]
  public struct IntBufferElement : IBufferElementData
  {
    public int Value;

    // The following implicit conversions are optional, but can be convenient.
    public static implicit operator int(IntBufferElement e)

    {
      return e.Value;
    }

    public static implicit operator IntBufferElement(int e)

    {
      return new IntBufferElement { Value = e };
    }
  }
}

마치며

IBufferElementData와 DynamicBuffer<T>를 가볍게 알아 봤어요.

게임을 만들 때 오브젝트 풀링에 대해서 수도 없이 많이 들어 보셨을 거예요. 1회용 객체를 생성하는 것은 쓰레기를 만드는 것이기에 풀링해서 재사용하면 잦은 쓰레기 수집을 줄이고 인스턴스 생성 타이밍을 관리할 수 있어서 더욱 부드러운 게임을 만들 수 있죠.

다음에는 이 기능을 게임에 어떻게 적용하는지 알아보고, 적용하기 전과 후를 비교하면서 어느정도 효과를 얻을 수 있는지 확인해 볼게요.
